可燃?xì)怏w報警器有便攜式和固定式兩種類型，便攜式可燃?xì)怏w報警器使用方便開機即用，而固定式可燃?xì)怏w探測器因為要配置電源或者上傳信號所以需要接線后方可使用。接下來艾伊科技就為您詳細介紹固定式可燃?xì)怏w報警器的接線問題。

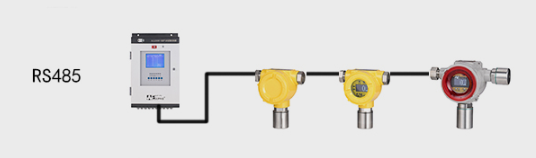

可燃?xì)怏w報警器總線制接線方式：

總線制的儀表主要有4條主線即：2根電源線+2根信號線，信號為RS485信號，把所有探測器全部接到報警控制器上面，可燃?xì)怏w探測器為編碼型。按端子標識接線即可。注意：如果距離較遠可根據現場情況適當安裝24V電源。布線時盡量遠離有強電等干擾的地方。

接線注意事項：

1、RS485信號不可以和220v強電一起走線，

2、RS485信號線應使用四芯屏蔽線布線

3、RS485布線應借助集線器和中繼器設置成星型接線與樹形接線

4、RS485布線必須要接地
